Packungspatronen

Packungen und Dichtungen für Spindeln

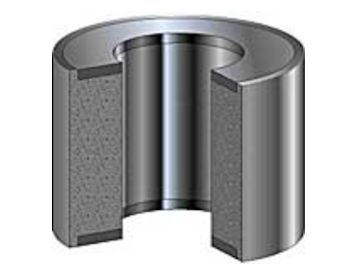

SAS 230

Reingrafit-Dichtungselement mit integrierten Kammerungsringen. Komplettes Dichtungssystem zur Abdichtung von Spindeln und Wellen in Absperr- und Regelarmaturen.
Dichtungswerkstoff
auf eine Dichte von 1,4 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.
Kammerungsringe
auf eine Dichte von 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C (in inerter Umgebung bis +3000°C)
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

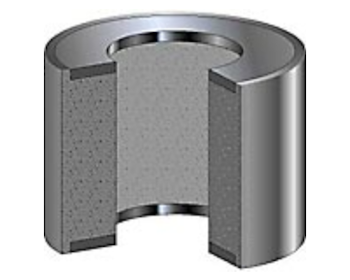

SAS 235 G

Reingrafit-Dichtungselement mit eingearbeitetem Gleitmittel und integrierten Kammerungsringen. Komplettes Dichtungssystem mit deutlich verminderter Reibung zur Abdichtung von Spindeln und Wellen in Absperr- und Regelarmaturen.
Dichtungswerkstoff
auf eine Dichte von 1,4 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.
Gleitmittel
Dispersion feinteiligen Grafits
Kammerungsringe
auf eine Dichte von 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -20 °C bis + 550 °C (in inerter Umgebung bis +3000°C)
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

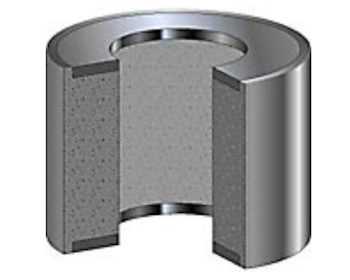

SAS 235 GNHD

Reingrafit-Dichtungselement mit eingearbeitetem Gleitmittel und integrierten Kammerungsringen. Komplettes Dichtungssystem mit deutlich verminderter Reibung zur Abdichtung von Spindeln und Wellen in Absperr- und Regelarmaturen.
Dichtungswerkstoff
auf eine Dichte von 1,4 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.
Gleitmittel Dispersion feinteiligen Grafits
Kammerungsringe
auf eine Dichte von 1,6 g/cm³ verdichtete imprägnierte SIGRAFLEX®-Folie, mit einem Grafitgehalt von 99,85 %, kleberfrei verbunden mit 0,05 mm starken Edelstahlfolien.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -20 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

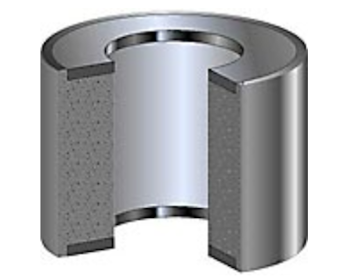

SAS 238 O

Reingrafit-Dichtungselement mit eingearbeitetem Gleitmittel und integrierten Kammerungsringen. Komplettes Dichtungssystem mit deutlich verminderter Reibung zur Abdichtung von Spindeln und Wellen in Absperr- und Regelarmaturen in sauerstoffführenden Systemen.
Dichtungswerkstoff
auf eine Dichte von 1,4 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.
Gleitmittel Dispersion organischer und anorganischer Festschmierstoffe.
Kammerungsringe
auf eine Dichte von 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
unter der Tagebuch-Nr. 11538/91 4-4738 durch die Bundesanstalt für Materialforschung und -prüfung (BAM), Berlin, geprüft für den Einsatz in gasförmigem Sauerstoff bei Temperaturen bis zu 200 °C und Drücken bis zu 25 MPa (250 bar)
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -20 °C bis + 200 °C
Druck bis 25 MPa (250 bar)
pH-Wert 0 bis 14

Packungsringe & Kammerungsringe

Packungen und Dichtungen für Spindeln

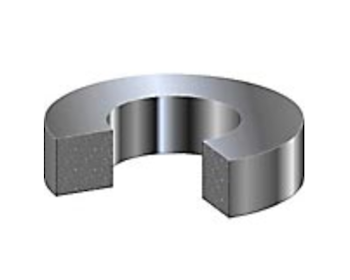

SAS 412

Reingrafit-Dichtungselement mit Rechteckprofil zur Abdichtung von Spindeln und Wellen in Absperr- und Regelarmaturen.
Dichtungswerkstoff

abhängig von den Einsatzbedingungen auf Dichten zwischen 1,2 g/cm³ und 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550°C (in inerter Umgebung bis + 3000°C)
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

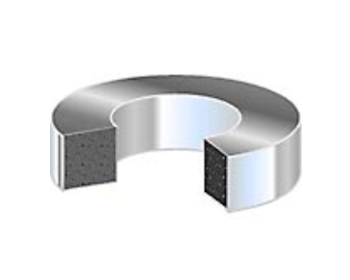

SAS 412 P

Reingrafit-Dichtungselement, ummantelt mit PTFE. Vorgesehen für Anwendungen, die niedrige Betätigungskräfte und/oder geringe Leckageraten erfordern.
Dichtungswerkstoff
Reingrafit-Folie mit einem Grafitgehalt von 99,85 %, mit einem U-förmigen Mantel aus 0,5 mm PTFE.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 250 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

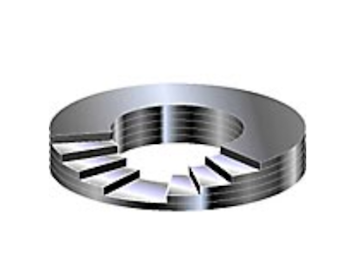

SAS 412 HD

Reingrafit-Dichtungselement, vorgesehen zur Kammerung von Packungsringen SAS 402, SAS 412 oder SAS 412 P in Hochdruckarmaturen mit grossen Spaltbreiten.
Dichtungswerkstoff
Reingrafit-Folie mit einem Grafitgehalt von 99,85 %, im Wechsel verbunden mit 0,025 mm starken Edelstahlfolien.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14
