SAS 601
Reingrafit-Dichtungselement zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau. Auch als Auflage für Kammprofildichtungen verwendbar.
Dichtungswerkstoff
SIGRAFLEX®-Standard. Imprägnierte Folie mit einem Grafitgehalt von 98 % und einer Dichte von 1,0 g/cm³.
Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)
Betriebsbedingungen
Temperatur -200 °C bis + 550 °C (in inerter Umgebung bis +3000°C)
Druck abhängig von den Einsatzbedingungen
pH-Wert 0 bis 14
SAS 602
Reingrafit-Dichtungselement zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau bei mittleren Betriebsdrücken.
Dichtungswerkstoff
SIGRAFLEX®-Economy. Folie mit einem Grafitgehalt von 98 % und einer Dichte von 1,0 g/cm³, armiert mit 0,05 mm Einlage aus Werkstoff 1.4401.
Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)
Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck abhängig von den Einsatzbedingungen
pH-Wert 0 bis 14
SAS 604
Reingrafit-Dichtungselement mit verbesserter Dichtwirkung und Handhabbarkeit zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau bei hohen Betriebsdrücken.
Dichtungswerkstoff
SIGRAFLEX®-Universal. Imprägnierte Folie mit einem Grafitgehalt von 98 % und einer Dichte von 1,0 g/cm³, armiert mit 0,10 mm Spießblecheinlage aus Werkstoff Nr. 1.4401.
Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)
Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck abhängig von den Einsatzbedingungen
pH-Wert 0 bis 14
SAS 615
Reingrafit-Dichtungselement zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau bei hohen Betriebsdrücken.
Dichtungswerkstoff
SIGRAFLEX®-Hochdruck. Imprägnierte Folie mit einem Grafitgehalt von 99,85 % und einer Dichte von 1,1 g/cm³, kleberfrei verbunden mit 0,05 mm Einlagen aus Werkstoff Nr. 1.4401.
Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)
Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck abhängig von den Einsatzbedingungen
pH-Wert 0 bis 14
Spiralringdichtungen

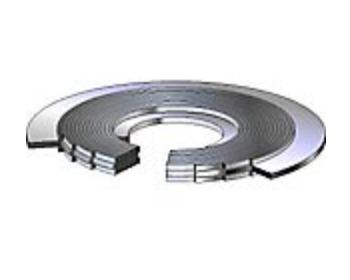

SAS 311 – IA
Dichtungselement mit Aussenzentrierring und Innenring zur Abdichtung von typischerweise glatten Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau besonders bei hohen Temperaturen und Drücken.
Dichtungswerkstoff
V-profiliertes Band aus verschiedenen metallischen Werkstoffen (diverse Stähle) unter Zwischenlage von SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %, spiralförmig gewickelt und am inneren und äusseren Durchmesser punktverschweisst.
Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)
Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 30 MPa (300 bar)
pH-Wert 0 bis 14
Kammprofildichtungen

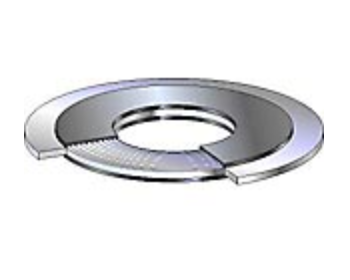

SAS 511 A
Dichtungselement mit Aussenzentrierring zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau besonders bei hohen Temperaturen und Drücken.
Dichtungswerkstoff
kammprofilierter Träger aus verschiedenen metallischen Werkstoffen (diverse Stähle, NE-Metalle, Sondermaterialien) mit beidseitiger Auflage von 0,50 mm SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.
Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)
Betriebsbedingungen
Temperatur
-200 °C bis + 550 °C (abhängig vom Material des metallischen Trägers)
Druck bis 40 MPa (400 bar)
pH-Wert 0 bis 14
