Kammprofildichtungen

Kammprofildichtungen

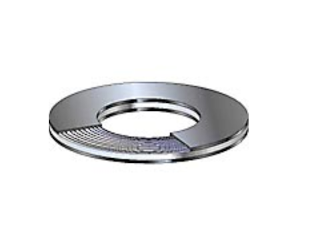

SAS 511

Dichtungselement zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau besonders bei hohen Temperaturen und Drücken.
Dichtungswerkstoff

kammprofilierter Träger aus verschiedenen metallischen Werkstoffen (diverse Stähle, NE-Metalle, Sondermaterialien) mit beidseitiger Auflage von 0,50 mm SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur
-200 °C bis + 550 °C (abhängig vom Material des metallischen Trägers)
Druck bis 40 MPa (400 bar)
pH-Wert 0 bis 14

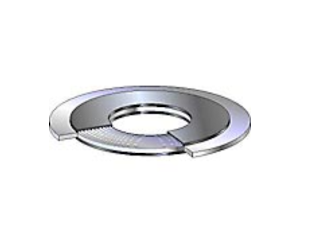

SAS 511 A

Dichtungselement mit Aussenzentrierring zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau besonders bei hohen Temperaturen und Drücken.
Dichtungswerkstoff

kammprofilierter Träger aus verschiedenen metallischen Werkstoffen (diverse Stähle, NE-Metalle, Sondermaterialien) mit beidseitiger Auflage von 0,50 mm SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur
-200 °C bis + 550 °C (abhängig vom Material des metallischen Trägers)
Druck bis 40 MPa (400 bar)
pH-Wert 0 bis 14

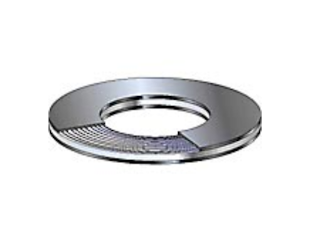

SAS 511 D

Dichtungselement mit balligem Profil zur Abdichtung von Flanschen und flanschähnlichen Verbindungen im Apparate-, Armaturen-, Behälter-, Maschinen- und Rohrleitungsbau besonders bei hoher Wechseldruck- und -temperaturbeanspruchung.
Dichtungswerkstoff

kammprofilierter Träger aus verschiedenen metallischen Werkstoffen (diverse Stähle, NE-Metalle, Sondermaterialien) mit beidseitiger Auflage von 0,50 mm SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur
-200 °C bis + 550 °C (abhängig vom Material des metallischen Trägers)
Druck bis 40 MPa (400 bar)
pH-Wert 0 bis 14
